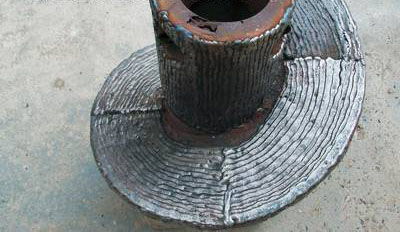

螺旋是物料輸送的動力系統，依靠葉片將物料向前推進，因此需要對螺旋葉片防磨預保護，這就要求堆焊耐磨焊絲具有較高的硬度及與基材的結合強度，同時還要有很好抗沖擊韌性。

北京耐默公司根據上面的要求開發了KN6耐磨焊絲，主要成分是高硬度合金。

標準標識：      藥芯焊絲符合：DIN8555 - MF 10 - 65 - G

材料標準：      碳化鉻合金

主要成分：      典型添加材料分析（按DIN 32525-2）[%]：C<1;  Cr  15-20;  Mn 1-1.5;  Ni <1 ; Mo<1 ;V 0.5

焊材特性：      KN60具有高溫抗磨損性能。由于能分離出細微的、非常硬的碳化鉻，使含初始碳化物的堆

焊材料極抗磨損，具有較強的抗沖擊能力。

推薦應用：      極其適用對于承受高度顆粒磨損和一般沖擊的部件做硬面處理。例如：盾構機刀盤、渣漿泵、鄂式破破機、

水泥生料錘頭修復等磨損。應用高溫900℃以內。

供應規格：          藥芯焊絲：直徑：1.2mm  1.6mm

包裝：15kg/盤

使用工藝：

ф[mm]	電流 [A]	電壓 [V]	自由焊絲長度 [mm]
1.2	120-150	18-24	15-20

工藝注意事項：

A：堆焊耐磨層厚度5mm時，需要先堆焊厚度2-3mm，整個工件堆焊后，再在已有堆焊層上堆焊厚度2-3mm。

B：如若基材為錳含量高時，可以選擇用普通結構焊絲或焊條堆焊厚度為1-2mm，然后再在這個焊接層上采用vt-tbm-61堆焊。

C：堆焊時調試電流最佳值時，飛濺會很小，焊層成形美觀。
